金龙牌束管式全（内）填充光缆，采用60#直径1毫米钢丝（A型）或65#直径0.6
毫米挤塑钢丝（B型）外铠装。一管多芯（2-12芯），PBTP二次套塑充油束管。
A型采用12根裸钢丝外铠装组成加强构件；B型采用9根挤PE钢丝外铠装组成加强
构件。该结构光缆具有结构稳定，抗弯曲特性强，重量轻、防弹、防水性能好，
温度性能优良，并有足够的机械强度，架设方便等优点。
适用范围：适用于长途通信干线、市内中继通信网络及局用，用户通信网络。
型号、结构、主要规范：TYPE STRUCTURE SPECIFICATION
型 号 |
GYY | GYTY | GYTA | GYTA53 |
名 称
规 格 |
钢丝或挤塑钢丝外加强束管充油聚乙烯外护套通信用室(野)外光缆 | 钢丝或挤塑钢丝外加强束管充油全填充聚乙烯外护套通信用室(野)外光缆 | 钢丝或挤塑钢丝外加强束管充油全填充、铝塑复合带纵包、PE外护套通信用室(野)外光缆 | 钢丝或挤塑钢丝外加强束管充油全填充、铝塑复合带纵包、PE外护套、钢带扎纹、PE外护套通信用室(野)外光缆 |

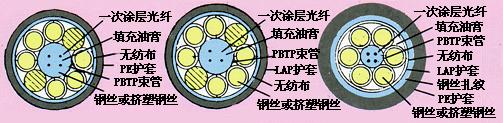

| 结构 |
|
|||
| 芯数(根) | 2-12 | |||
| 外径(D) | 10-12 | 12-16 | 22 | |
| 重量kg/km | 73-113 | 150 | 420 | |
| 最大拉力N | >1500(短期) >600(长期) | >3000(短期) >2000(长期) |
FST2300 FLT1600 | |
| 侧压力 N/10cm | >1000(短期) >300(长期) | >3000(短期) >1000(长期) |
FST4500 FLT4000 | |
| 最小弯曲半径 | >20D(动态)>10D(静态) | >350(短期) >550(长期) |
敷设时30D 工作时15D | |
| 适用温度 | A.B.C.D | |||
| 结构特性 | 结构稳定、自重轻、防弹性能好、并有足够的机械强度，架设方便等优点，适用于架空敷设 | 结构稳定、自重轻、防弹、防水性能好、并有足够的机械强度、架设方便等优点，适用于架空、管道敷设。 | 结构稳定、自重轻、防弹、防水性能好、并有足够的机械强度、架设方便等优点，适用于管道、直埋、坡地敷设。 | |
